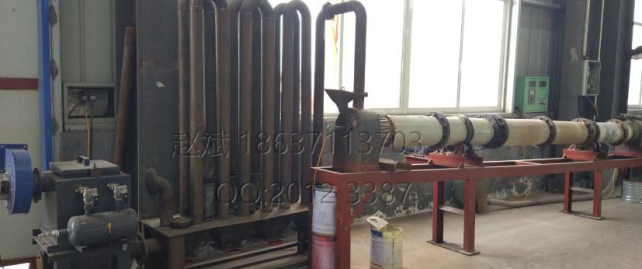

φ0.4×6米實驗型回轉窯方案及報價

一、主要技術參數：

  1、物料：氯化亞鐵顆粒等。顆粒度：20-60目，含水40-50%。

  2、滾筒：φ400（直徑400-426之間可選）×6000 mm，(壁厚14mm304,Q235)。內襯100mm高鋁澆注料。

  3、滾筒材質：Q235（4米碳鋼）+304（2米）不銹鋼。

  4、膛內設計溫度：≤1200 ℃。

  6、加熱元件：天然氣燒嘴。

7、加熱方式：內燃式、逆流。

  8、燒嘴數量：1個，窯頭布置。

  9、滾筒傾角： 1.5°。

  10、滾筒轉速：0.5-2.0r/min，常用轉速1.0r/min，變頻可調。

  11、物料在滾筒內停留時間：0.5--2小時。

12、給料方式：人工。

13、出料方式：滾筒軸向末端出料。

14、冷卻方式：出料后進入料斗自然冷卻。

16、測溫方式：爐膛內：各加熱區中部測溫，K型熱電偶，1支，

排廢氣管處1支。

17、控溫方式：PIC智能儀表控制。

18、設備主體外型：L*W*H   8*1*1.2米。

  19、基礎要求：加熱爐底部有混凝土地面。

  20、廠房要求：防風防雨。

  21、產量： 5-50kg/h。根據試驗窯選型比產能大后設備長度會有10米。

  22、廢氣處理：降溫管降溫后進布袋除塵器后排空。

二、窯爐簡述

    該回轉爐由滾筒、傳動及支撐機構、排廢氣裝置、加料機構、出料裝置、燃氣加熱裝置、溫度測量顯示、密封裝置等部分組成。

1，滾筒：滾筒選用耐熱不銹鋼304（1Cr18Ni9）材料2米長，Q235碳鋼4米長。能夠滿足該窯爐最高使用溫度的要求；耐腐蝕，耐沖刷，使用壽命長。滾筒規格φ400x60000mm，壁厚14mm。內襯高鋁耐火材料澆筑，每1-2米一節，采用不銹鋼法蘭鏈接，滾筒整體強度好。

2，傳動及支撐機構：滾筒由兩個支撐滾圈支撐，滾圈與筒體之間用鋼鋼板焊接固定，穩定性能可靠，由1臺減速電機在筒體前部驅動運轉，減少筒體筒壁所承受的旋轉扭矩。電機功率1.5Kw，滾筒轉速可調范圍0.5-2.0r/min，變頻調速。調整滾筒轉速可改變物料在滾筒內的停留時間，同時改變產量�？舍槍Σ煌�的物料和燒成工藝要求隨意調整。傳動及支撐機構固定在混凝土基礎上。

3，加熱裝置：加熱采用雙通道天然氣爐燃燒器提供熱源，并可轉換為煤氣加熱。燒嘴由耐熱不銹鋼制作而成，耐火溫度1400。

4，測溫裝置：爐膛內測溫元件為K型熱電偶，由加熱元件電源端對面插入，數顯儀表顯示溫度精度±5℃。

排廢氣管裝有1支熱電偶，顯示廢氣溫度。

  5，加料機構：加料斗與物料接觸部分均采用不銹鋼制作。操作鋼平臺由用戶負責制作。

6，排廢氣裝置：物料在焙燒過程中產生的水份等廢氣由加料端排廢氣裝置匯總后通過冷卻管冷卻再經袋式除塵器回收裝置排出，排廢氣裝置垂直管上設有閥門，排廢氣裝置使用不銹鋼材料制作。排廢氣管我方配有閥門及聯接配對法蘭，現場用戶負責引至處理室。

7，出料裝置：出料采取軸向泄料，出料裝置均采用不銹鋼材料制作。

8、密封裝置：滾筒兩端的采用以下方式進行密封。

 滾筒與進出料罩的密封：設有魚鱗片壓緊式密封結構，密封套管采用機加工，與密封裝置配合緊密，密封效果好。

三、制作方式及制作工期

自收到預付款起，40日內完成設備的整體制作，具備發貨條件�，F(xiàn)場安裝3天內完成，具備烘窯調試條件。

四、質量保證：窯爐保修一年，終身技術服務。

五、報價說明

詳情咨詢：18637113703

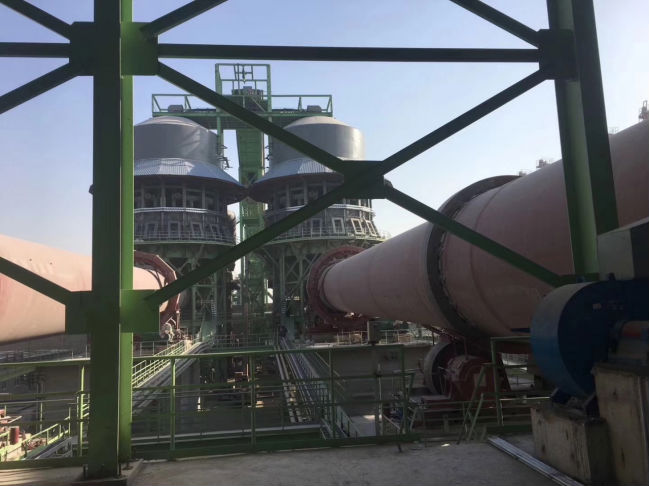

河南華冠環�？萍加邢薰�司在國內有50余條大大小小活性石灰生產線回轉窯生產線業績，處理量有50-1000噸每天產能，回轉窯規格從φ1.6---φ4.8米，長度32米--68米的。在國內安鋼、舞鋼、日照鋼鐵、唐山、邯鄲、成都、有大量成功案例，可技術轉讓，可出售設備，產品。
