|
氧化鋁晶型及相變溫度氧化鋁晶型及相變溫度Al2O3晶型轉(zhuǎn)變

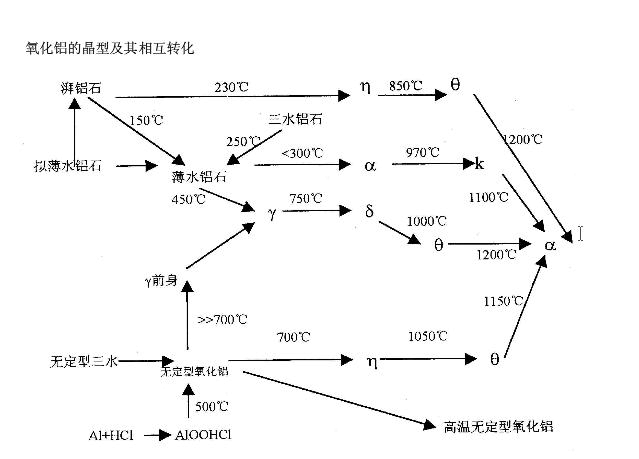

Al2O3晶型轉(zhuǎn)變(trans for mation of Al2O3) Al2O3各晶型之間發(fā)生的轉(zhuǎn)變。Al2O3的晶型有：α、γ、η、δ、θ、k、x等。外界條件改變時(shí)，晶型會(huì)發(fā)生轉(zhuǎn)變。在Al2O3這些變體中，只有α-Al2O3(剛玉)是穩(wěn)定的，其它晶型都是不穩(wěn)定的，加熱時(shí)都將轉(zhuǎn)變成α-Al2O3。因?yàn)棣?Al2O3中的氧已是最緊密堆集。α-Al2O3密度為3.99g／cm3。 除剛玉外，常見(jiàn)的Al2O3晶型為γ-Al2O3。γ-Al2O3具有尖晶石型結(jié)構(gòu)。但在其結(jié)構(gòu)中，某些四面體的空隙沒(méi)有被充填，因而γ-Al2O3的密度較剛玉小。γ-Al2O3的密度為3.65g／cm3。 各種Al(OH)3加熱脫水時(shí)，約在450℃形成γ-Al2O3。γ-Al2O3加熱到較高溫度轉(zhuǎn)變?yōu)閯傆瘛?/span> 但這種轉(zhuǎn)變要在1000℃以上時(shí)，轉(zhuǎn)化速度才比較大。 氧化鋁的其它一些不穩(wěn)定晶型也都是Al(OH)3加熱脫水時(shí)，在不同條件下形成的。 ρ-Al2O3應(yīng)為無(wú)定形態(tài)，但也有人認(rèn)為它是介于無(wú)定形與晶態(tài)之間的過(guò)渡態(tài)。由于ρ-Al2O3是Al2O3各種形態(tài)中唯一在常溫下能自發(fā)水化的形態(tài)，可以作為耐火材料澆注料的膠結(jié)劑，因此近年來(lái)受到了重視。 β-Al2O3(密度3.31g／cm3)不是純Al2O3，不屬于Al2O3一元系，其化學(xué)式為Na2O?11Al2O3。 由于β-Al2O3開(kāi)始發(fā)現(xiàn)時(shí)忽視了Na2O的存在，而被誤認(rèn)為是Al2O3的一種變體，采用了β-Al2O3這一名稱(chēng)，并沿用至今。當(dāng)剛玉處于高溫、堿金屬氣氛下，即可轉(zhuǎn)變成β-Al2O3。β-Al2O3在高溫下也會(huì)逸出堿金屬氧化物而轉(zhuǎn)化為剛玉。 氧化鋁含有元素鋁和氧。若將鋁礬土原料經(jīng)過(guò)化學(xué)處理，除去硅、鐵、鈦等的氧化物而制得的產(chǎn)物是純度很高的氧化鋁原料，Al?O?含量一般在99%以上。礦相是由40%～76%的γ-Al?O?和24%～60%的α-Al?O?組成。γ-Al?O?于950～1200℃可轉(zhuǎn)變?yōu)棣?Al?O?（剛玉），同時(shí)發(fā)生顯著的體積收縮。。 資料：剛玉粉硬度大可用作磨料，拋光粉，高溫?zé)Y(jié)的氧化鋁，稱(chēng)人造剛玉或人造寶石，可制機(jī)械軸承或鐘表中的鉆石。氧化鋁也用作高溫 耐火材料，制耐火磚、坩堝、瓷器、人造寶石等，氧化鋁也是煉鋁的原料。煅燒氫氧化鋁可制得γ-Al?O?。γ-Al?O?具有強(qiáng)吸附力和催化活性，可做吸附劑和催化劑。剛玉主要成分α-Al?O?。桶狀或錐狀的三方晶體。有玻璃光澤或金剛光澤。密度為3.9～4.1g/cm3，硬度9，熔點(diǎn)2000±15℃。不溶于水，也不溶于酸和堿。耐高溫。無(wú)色透明者稱(chēng)白玉，含微量三價(jià)鉻的顯紅色稱(chēng)紅寶石；含二價(jià)鐵、三價(jià)鐵或四價(jià)鈦的顯藍(lán)色稱(chēng)藍(lán)寶石；含少量四氧化三鐵的顯暗灰色、暗黑色稱(chēng)剛玉粉。可用做精密儀器的軸承，鐘表的鉆石、砂輪、拋光劑、耐火材料和電的絕緣體。色彩艷麗的可做裝飾用寶石。人造紅寶石單晶可制激光器的材料。除天然礦產(chǎn)外，可用氫氧焰熔化氫氧化鋁制取。 氧化鋁化學(xué)式Al?O?，分子量101.96。礬土的主要成分。白色粉末。具有不同晶型，常見(jiàn)的是α-Al?O?和γ-Al?O?。自然界中的剛玉為α-Al?O?，六方緊密堆積晶體，α-Al?O?的熔點(diǎn)2015±15℃，密度3.965g/cm3，硬度8.8，不溶于水、酸或堿。γ-Al?O?屬立方緊密堆積晶體，不溶于水，但能溶于酸和堿。 α型氧化鋁 在α型氧化鋁的晶格中，氧離子為六方緊密堆積，Al3 對(duì)稱(chēng)地分布在氧離子圍成的八面體配位中心，晶格能很大，故熔點(diǎn)、沸點(diǎn)很高．α型氧化鋁不溶于水和酸，工業(yè)上也稱(chēng)鋁氧，是制金屬鋁的基本原料；也用于制各種耐火磚、耐火坩堝、耐火管、耐高溫實(shí)驗(yàn)儀器；還可作研磨劑、阻燃劑、填充料等；高純的α型氧化鋁還是生產(chǎn)人造剛玉、人造紅寶石和藍(lán)寶石的原料；還用于生產(chǎn)現(xiàn)代大規(guī)模集成電路的板基． γ型氧化鋁 γ型氧化鋁是氫氧化鋁在140-150℃的低溫環(huán)境下脫水制得，工業(yè)上也叫活性氧化鋁、鋁膠。其結(jié)構(gòu)中氧離子近似為立方面心緊密堆積，Al3 不規(guī)則地分布在由氧離子圍成的八面體和四面體空隙之中。γ型氧化鋁不溶于水，能溶于強(qiáng)酸或強(qiáng)堿溶液，將它加熱至1200℃就全部轉(zhuǎn)化為α型氧化鋁．γ型氧化鋁是一種多孔性物質(zhì)，每克的內(nèi)表面積高達(dá)數(shù)百平方米，活性高吸附能力強(qiáng)。工業(yè)品常為無(wú)色或微帶粉紅的圓柱型顆粒，耐壓性好．在石油煉制和石油化工中是常用的吸附劑、催化劑和催化劑載體；在工業(yè)上是變壓器油、透平油的脫酸劑，還用于色層分析；在實(shí)驗(yàn)室是中性強(qiáng)干燥劑，其干燥能力不亞于五氧化二磷，使用后在175℃以下加熱6-8h還能再生重復(fù)使用。 世界上用拜耳法生產(chǎn)的氧化鋁要占到總產(chǎn)量的90%以上，氧化鋁大部分用于制金屬鋁，用作其它用途的不到10%。
河南華冠環(huán)�？萍加邢薰�在山西境內(nèi)有大量的煅燒鋁礬土行業(yè)業(yè)績(jī)，塊狀煅燒和粉狀，細(xì)度有325、800、1000、1250目， 產(chǎn)量有50-500噸每天產(chǎn)能，可技術(shù)轉(zhuǎn)讓?zhuān)沙鍪墼O(shè)備，產(chǎn)品。 河南華冠環(huán)保科技有限公司專(zhuān)業(yè)致力于資源再利用、高嶺土行業(yè)，生產(chǎn)的回轉(zhuǎn)窯運(yùn)轉(zhuǎn)率可提高10%以上，產(chǎn)量提高5%～10%，能耗降低20%左右，產(chǎn)能達(dá)到50-500t/d，更加節(jié)能環(huán)保。如有需求，可直接咨詢(xún)18637113703(微信同號(hào))，華冠環(huán)�？萍脊緸槟哒\(chéng)服務(wù)，隨時(shí)歡迎前來(lái)參觀! 專(zhuān)業(yè)售后服務(wù)！
|
