各種水泥對原料鋁礬土化學(xué)成分有何要求

各種水泥對原料鋁礬土化學(xué)成分有何要求

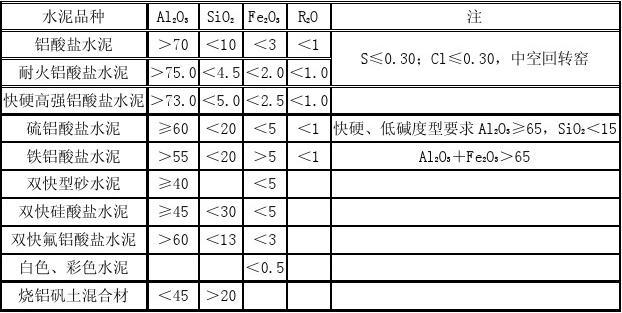

不同品種的水泥對原料鋁礬土的化學(xué)成分要求不同，表1列出了經(jīng)驗數(shù)據(jù)。鋁酸鹽水泥生產(chǎn)可使用燒結(jié)法和熔融法，我國使用回轉(zhuǎn)窯燒結(jié)法，表1列出了燒結(jié)法生產(chǎn)鋁酸鹽水泥對鋁礬土成分的要求。熔融法對鋁礬土的Al2O3含量要求較低，55%也可用。

鋁酸鹽類、硫鋁酸鹽類和氟鋁酸鹽類水泥限制SiO2含量主要是為了保證形成足夠的高活性礦物CA、C4A3和C11A7·CaF2，限制活性差的C2AS、C2S的形成。優(yōu)質(zhì)水泥要用高鋁低硅礬土，如高強硫鋁酸鹽水泥要用Al2O3含量大于68%、SiO2含量小于10%的礬土，耐火鋁酸鹽水泥要求Al2O3＞75%、SiO2＜4.5%的鋁礬土；高硅低鋁礬土除可作硅酸鹽水泥的鋁質(zhì)原料外，經(jīng)低溫(750℃)煅燒后便成為活性混合材。

鋁礬土中的Fe2O3含量提高會降低熔體出現(xiàn)的溫度，使燒成溫度變窄，鐵又是強著色元素，因此不同用途的水泥對鋁礬土鐵含量有相應(yīng)的限制。白色水泥要求鋁礬土中Fe2O3＜0.5%；但高鐵鋁礬土是鐵鋁酸鹽水泥的好原料。

使用高堿鋁礬土有種種不良影響:

（1） 堿與硫、氯一起在窯預(yù)熱分解系統(tǒng)揮發(fā)凝聚，引起結(jié)皮(塊)、結(jié)圈，造成系統(tǒng)通風(fēng)

不暢甚至堵塞；

（2） 堿降低熔體形成溫度，使燒成溫度變窄和燒成困難。高堿與還原氣氛同時存在時，

液相形成量減少，易出現(xiàn)“飛砂”料，干擾窯的正常運轉(zhuǎn)；

（3） K2O Na2O含量超過1.5%的硅酸鹽類水泥，堿合量超過0.5%的硫鋁酸鹽水泥常會出現(xiàn)

快凝急凝現(xiàn)象，給施工帶來麻煩；

（4） 高堿水泥早期水化被加速，早期強度增加，后期強度則降低。自應(yīng)力硫鋁酸鹽水泥

的堿含量超過0.5%時，C2S水化被加速，形成較多的Ca(OH)2，促進了細(xì)針狀鈣礬石的大量形成，致使自應(yīng)力管因早期膨脹過大而破壞；

（5） 高堿水泥與活性集料同時使用時發(fā)生堿集料反應(yīng)，會縮短建筑物的使用壽命。因此

使用活性集料必須選用鈉當(dāng)量(Na2O 0.658K2O)＜0.6%的低堿水泥。

河南華冠環(huán)�？萍加邢薰�司在山西境內(nèi)有大量的煅燒鋁礬土行業(yè)業(yè)績，塊狀煅燒和粉狀，細(xì)度有325、800、1000、1250目， 產(chǎn)量有50-500噸每天產(chǎn)能，可技術(shù)轉(zhuǎn)讓，可出售設(shè)備，產(chǎn)品。

河南華冠環(huán)�？萍加邢薰�司專業(yè)致力于資源再利用、高嶺土行業(yè)，生產(chǎn)的回轉(zhuǎn)窯運轉(zhuǎn)率可提高10%以上，產(chǎn)量提高5%～10%，能耗降低20%左右，產(chǎn)能達到50-500t/d，更加節(jié)能環(huán)保。如有需求，可直接咨詢18637113703(微信同號)，華冠環(huán)�？萍脊�司為您竭誠服務(wù)，隨時歡迎前來參觀!

專業(yè)售后服務(wù)！
1、在售前我們可以提供詳細(xì)的產(chǎn)品介紹和電子版目錄，可以根據(jù)客戶的物料處理要求推薦合適的機型并作出詳細(xì)的報價清單，同時還可以提供關(guān)于廠房生產(chǎn)車間、機器的運行狀態(tài)等視頻，供客戶觀看；
2、當(dāng)客戶下單以后，華冠技術(shù)工程師要去客戶現(xiàn)場勘探，作出詳細(xì)的工藝流程布置圖，以及基礎(chǔ)圖；
3、我們隨時安排員工拍照，視頻和跟進客戶設(shè)備的生產(chǎn)進度，嚴(yán)格控制設(shè)備量；
4、設(shè)備出廠前我們會試機運行24小時，并提供詳細(xì)的檢測報告隨同設(shè)備儀器發(fā)貨；
5、設(shè)備到達現(xiàn)場，我們將免費排售后工程師，到達現(xiàn)場負(fù)責(zé)客戶安裝調(diào)試，直至設(shè)備正常生產(chǎn)，并且負(fù)責(zé)培訓(xùn)操作人員，客戶完全能自行生產(chǎn)操作方可回公司。
